ASSERVIMENTO MACCHINE UTENSILI

Sistemi di manipolazione per l’ asservimento automatico di macchine utensili quali presse eccentriche, centri di lavoro, torni, ecc.. La manipolazione puo’ essere realizzata mediante sistemi lineari multiasse a comando elettrico e/o pneumatico o mediante manipolatori antropomorfi a 5 o 6 assi. Tekna realizza inoltre un sistema di asservimento  per centri di lavoro ad asse verticale denominato “ Cambiopallet” che realizza in diverse versioni ed è applicabile su qualsiasi macchina utensile sia nuova che preesistente.

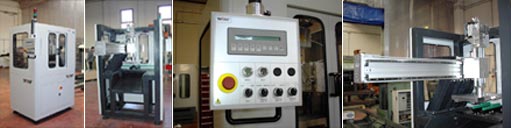

Cambio pallet CPHS
Sistema cambiopallet ad alta velocita’ utilizzabile su macchine utensili per la lavorazione di particolari con  tempi ciclo brevi. Consente il carico-scarico dei particolari da lavorare mentre la macchina utensile è in lavorazione diminuendo quindi i tempi morti ed agevolando le operazione di staffaggio dei particolari sulle palette da parte dell’ operatore. Lo scambio è effettuato da un manipolatore a 3 assi con asse di traslazione elettrico, asse verticale pneumatico e polso rotativo di scambio a comando elettrico con doppia pinza aggancio pallet. Il sistema puo’ essere utilizzato con soli due pallet o dotato di magazzino a tavola rotante fino ad 8 pallet. Il tempo di scambio è di ca.6-7 sec ed il carico massimo applicabile su ogni pallet è di ca.20 kg. Il sistema viene fornito completo di impianto elettrico e pneumatico con gestione a mezzo PLC e puo’ essere fornito a richiesta completo di mandrino di serraggio e palette tipo 3R o Erowa.



Cambio pallet CPLS
Sistema cambiopallet a bassa velocita’ utilizzabile su macchine utensili per la lavorazione di particolari con tempi ciclo medio - lunghi. Consente il carico-scarico dei particolari da lavorare mentre la macchina utensile è in lavorazione ed inoltre una volta caricato il magazzino ed impostata la sequenza di lavoro, non richiede la presenza dell’ operatore provvedendo autonomamente all’ alimentazione della macchina fino a fine lavoro. Lo scambio è effettuato da un manipolatore a 2 assi con asse di traslazione elettrico ed asse verticale pneumatico dotato di pinza presa pallet. Il sistema è dotato di magazzino a tavola rotante da 2 ad 8 pallet. Il tempo di scambio è di ca.30sec ed il carico massimo applicabile su ogni pallet è di ca.80 kg. Il sistema viene fornito completo di impianto elettrico e pneumatico con gestione a mezzo PLC e puo’ essere fornito a richiesta completo di mandrino di serraggio e palette tipo 3R o Erowa.

Entrambe i sistemi sono dotati di vasca raccolta refrigerante, sportello automatico di accesso verso la macchina utensile, sportelli di accesso operatore con apertura superiore per il carico con sistemi di sollevamento, consolle di comando e protezione perimetrale in lamiera fornibile a richiesta con i colori della macchina utensile di destinazione. Tutti i sistemi vengono interfacciati alla macchina utensile per mezzo di funzioni “M” e gestiscono autonomamente  l’ apertura dello sportello automatico, il mandrino di serraggio a bordo macchina e la sequenza di caricamento dei pallet.
